華科貼片電容命名規則
瀏覽次數：1572
|
發布日期：2020-11-25

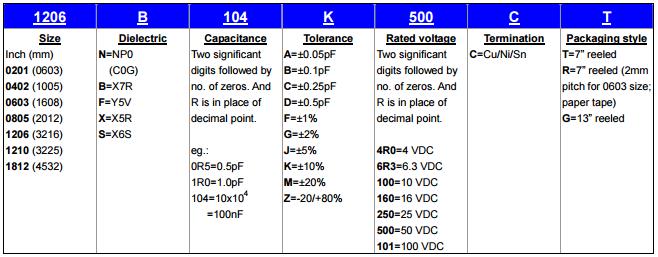

例如型號：1206 B 104 K 500 C T
1206尺寸
英寸（毫米）
0201（0603）0402（1005）0603（1608）0805（2012）
1206（3216）1210（3225）1812（4532）
1206（3216）1210（3225）1812（4532）
B電介質
N = NP0（C0G）B = X7R F = Y5V X = X5R S = X6S
104容值電容兩個重要數字后跟沒有。 零。 和R代替小數點。
例如。：
0R5 = 0.5pF
1R0 = 1.0pF
104 = 10x104
= 100nF
K 公差
A =±0.05pF B =±0.1pF C =±0.25pF D =±0.5pF F =±1％
G =±2％ J =±5％ K=±10％ M =±20％ Z = -20 / + 80％
500 額定電壓
兩個重要數字后跟沒有。 零。 和R代替小數點。
4R0 = 4 VDC 6R3 = 6.3 VDC 100 = 10伏直流 160 = 16伏直流 250 = 25伏直流 500 = 50伏直流 101 = 100 伏直流
C終止
C =銅/鎳/錫
T包裝方式
T = 7英寸R = 7英寸（2毫米）間距為0603尺寸;紙膠帶 G = 13英寸
